Úhel sklonu ve stavebnictví – definice, výpočet a praktické tipy

Shrnutí

Úhel sklonu určuje, jak strmé výkopové jámy a příkopy lze postavit bez sesuvu půdy.V závislosti naTyp půdyPlatí různé pokynyDIN 4124: např. b.45° pro hlínu,60° pro písek. TakéHloubka, spodní voda, zatížení na hraněapočasíovlivnit přípustný sklon.

Příliš strmé? Pak jsou povinná ochranná opatření, jako je pažení, drenáž nebo geotextilie.Pokud jsou stísněné podmínky, pomozteKloubové teleskopické plošinypro bezpečnou práci na těžko dostupných místech –bez jízdy na nábřeží. Vždy důležité:Analyzujte půdu, dodržujte předpisy, zajistěte bezpečnost.

Při hloubení výkopů a příkopů určuje úhel sklonu stabilitu. Určuje, jak strmé mohou být stěny, aby se zabránilo sesuvu zeminy. To chrání nejen stavební dělníky a stroje, ale i přilehlé budovy a potrubí. V této příručce se dozvíte, jak se úhel sklonu určuje podle normy DIN 4124, jaké faktory jej ovlivňují a jaká opatření je třeba přijmout v problematických půdních podmínkách.

Jaký je úhel klidu?

Úhel sklonu popisuje sklon násypu a měří se ve stupních. Čím strmější je úhel, tím je výkopová jáma prostorově efektivnější – ale také tím větší je riziko sesuvu půdy. Příliš mělký úhel naopak poskytuje bezpečnost, ale vyžaduje více prostoru a zvyšuje objem výkopu. Trik tedy spočívá v nalezení správné rovnováhy mezi bezpečností a efektivitou .

Úhel sklonu dle DIN 4124

Norma DIN 4124 je směrodatnou normou ve stavebnictví pro svažité jámy a příkopy. Stanovuje směrodatné hodnoty, které platí v závislosti na typu zeminy a hloubce jámy . Tyto hodnoty slouží jako základ pro plánování a z bezpečnostních důvodů nesmí být překročeny.

Tyto pokyny slouží jako vodítko. V praxi se mohou vyskytnout odchylky – například v případě podzemní vody, mrazu nebo vysokého zatížení na okraji svahu.

Jaké faktory ovlivňují úhel sklonu?

Kromě DIN hraje roli několik podmínek, které přímo ovlivňují úhel sklonu:

Typ půdy

Skalnaté půdy jsou velmi stabilní a umožňují strmé svahy až do 80°. Soudržné půdy , jako je hlína a jíl, jsou méně stabilní a vyžadují menší sklony. Nesoudržné půdy , jako je písek a štěrk, jsou považovány za obzvláště kritické, protože mají tendenci se prohýbat, když jsou vystaveny vlhkosti nebo vibracím.

Hloubka výkopové jámy

Čím hloubější je výkop, tím větší je boční zemní tlak. Od hloubky 5 m platí přísnější předpisy, které často vyžadují dodatečná bezpečnostní opatření, jako jsou opěrné zdi.

Vlivy podzemní vody a počasí

Vysoká hladina podzemní vody může změkčit svahy a učinit je nestabilními. Stabilitu také oslabují deště a cykly mrazu a tání . V takových případech je nezbytné odvodnění nebo pažení.

Zatížení na okraji násypu

Těžké stroje, skladované stavební materiály nebo provoz v blízkosti svahu zvyšují riziko zřícení. Proto by okrajová oblast měla být vždy bez nákladu. Pokud to není možné, je nutné zvětšit úhel sklonu svahu nebo svah dodatečně zajistit.

Jak se určuje optimální úhel sklonu?

Určení probíhá v několika krocích:

1. Analýza půdy: Zkoumání typu půdy, vlhkosti a únosnosti.
2. Směrné hodnoty DIN: Použití specifikací z DIN 4124.
3. Individuální přizpůsobení: zohlednění podzemní vody, zatížení a prostorových podmínek.

Praktický příklad:

• 3 m hluboká výkopová jáma v jílovité půdě: sklon svahu cca 45°.
• 3 m hluboká výkopová jáma v písčité půdě: sklon svahu cca 60°.

Pokud prostor neumožňuje svažitou výkopovou jámu, je jediným bezpečným řešením pažní systém .

Bezpečnostní opatření pro strmé svahy

Pokud nelze dodržet úhly DIN, je nutné instalovat dodatečná ochranná opatření:

• Opěrné zdi: zabraňují sesuvu a zajišťují výkopovou jámu.
• Drenážní systémy: odvádějí podzemní vodu a zabraňují jejímu změknutí.
• Geotextilie neboli zeleň: chrání před erozí způsobenou deštěm a větrem.
• Stříkaný beton nebo štětovnice: pro hluboké a silně zatížené výkopy.

Časté chyby na stavbách

V praxi často vznikají problémy, protože se ignorují základní pravidla:

• Příliš strmé svahy kvůli nedostatku prostoru
• Těžké náklady přímo na okraji náspu
• Déšť ani mráz se neberou v úvahu
• Chybějící nebo opožděná drenáž

Tyto chyby enormně zvyšují riziko sesuvů svahů – s nebezpečnými následky pro lidi i stroje.

Úhly sklonu a pracovní plošiny

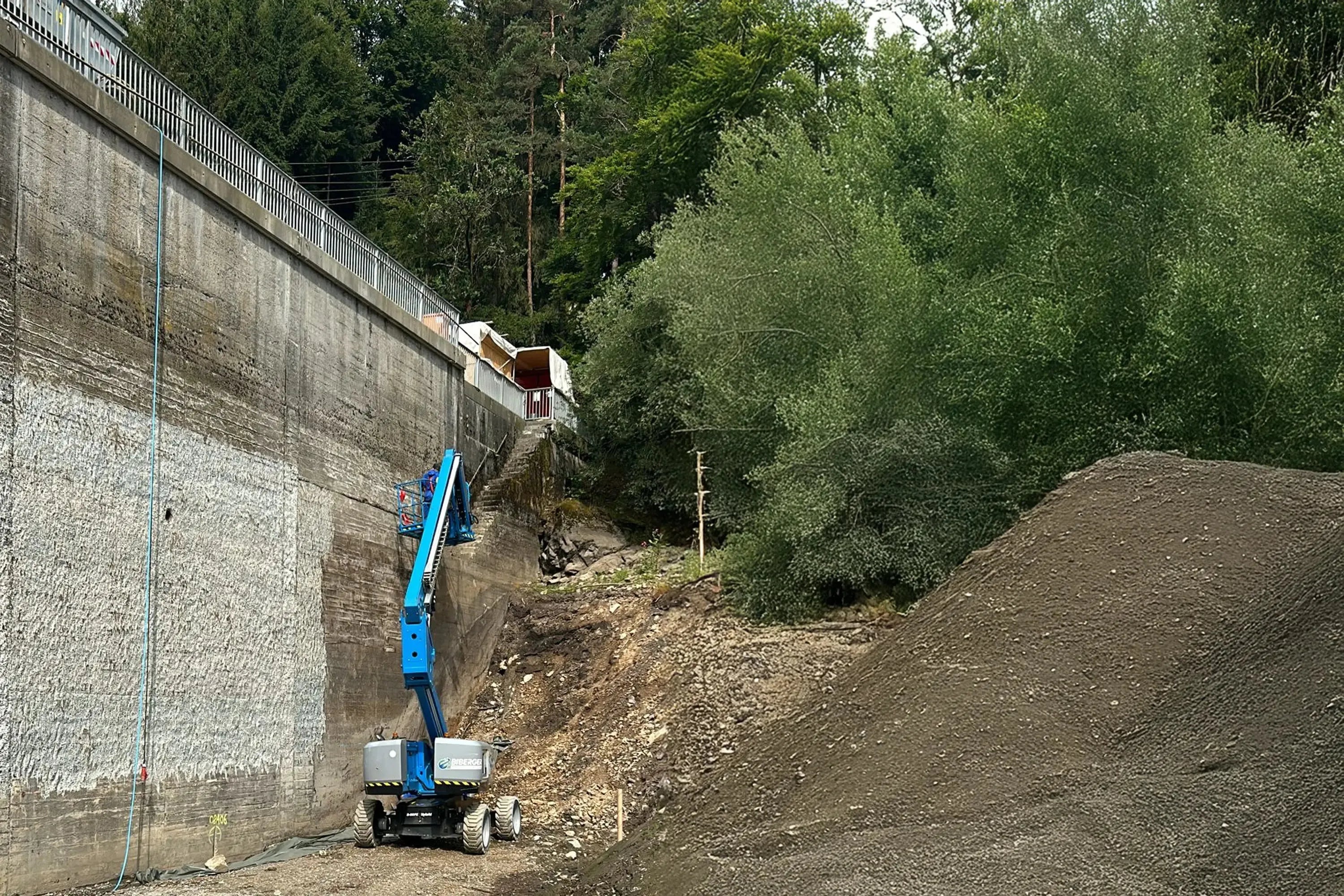

Při práci ve výkopech nebo na svazích je klíčový výběr správné pracovní plošiny . Kloubové plošiny jsou obzvláště vhodné pro použití na svazích, protože jejich dosah a flexibilní ramena jim umožňují dosáhnout na těžko dostupná místa, aniž by musely najíždět na svah. To zvyšuje bezpečnost a zabraňuje zbytečnému namáhání okrajů.

Závěr

Úhel sklonu je klíčovým faktorem ve stavebnictví. Ovlivňuje bezpečnost, náklady a požadavky na prostor. Norma DIN 4124 poskytuje jasné pokyny, které je nutné doplnit o faktory, jako je typ půdy, podzemní voda a zatížení. Příliš strmé plánování riskuje zhroucení; příliš mělké plánování plýtvá zdroji.

Náš tip: Vždy profesionálně vypočítejte úhly sklonu, naplánujte dodatečná bezpečnostní opatření a vyberte si správnou pracovní plošinu pro práci ve výkopech. Díky tomu budou vaše projekty bezpečné, efektivní a nákladově efektivní.
