Steuerelemente einer Arbeitsbühne einfach erklärt

Die Bedienung von Hubarbeitsbühnen erfordert ein gründliches Verständnis der verschiedenen Bedienelemente, die für den sicheren und effizienten Betrieb des Geräts erforderlich sind. Unabhängig davon, ob es sich um eine Scheren-, Gelenkarm- oder Teleskoparbeitsbühne handelt, verfügt jede Arbeitsbühne über eine spezifische Steuerkonsole, die der Bediener beherrschen muss, um die Höhenzugangstechnik sicher zu navigieren.

In diesem Leitfaden gehen wir auf die grundlegenden Bedienelemente ein, die bei den meisten Hubarbeitsbühnen zu finden sind, sowie auf einige erweiterte Funktionen, die bei moderneren Modellen verfügbar sind. Außerdem geben wir Tipps und Tricks, wie du dich schnell mit diesen Bedienelementen vertraut machen und sich sicher fühlen kannst.

Grundlagen der Steuerung: Gemeinsamkeiten und Unterschiede

Die Steuerung ist das Herzstück jeder Hubarbeitsbühne und ermöglicht es dem Bediener, die Maschine sicher und effizient zu bedienen. Es gibt verschiedene Arten von Hubarbeitsbühnen, und obwohl jede ihre eigenen spezifischen Steuerungsmerkmale hat, gibt es auch einige Gemeinsamkeiten in der Art und Weise, wie sie bedient werden. Die meisten Hubarbeitsbühnen verfügen über eine Reihe grundlegender Bedienelemente, die für den Betrieb der Maschine erforderlich sind. Dazu gehören Hebel oder Joysticks für vertikale und horizontale Bewegungen, Knöpfe oder Schalter für das Heben und Senken der Plattform sowie Not-Aus-Schalter für Notfälle.

Unterschiedliche Ansätze für die Steuerung

Je nach Art der Arbeitsbühne - sei es eine Scherenbühne, eine Gelenkarmbühne oder eine Teleskopbühne - können die spezifischen Steuerelemente und ihre Anordnung variieren. Zum Beispiel haben Scherenbühnen oft einfachere Steuerungen, da ihre Bewegungen typischerweise auf Auf- und Abwärtsbewegungen und das Fahren beschränkt sind. LKW, Gelenkarm- und Teleskopbühnen hingegen haben komplexere Steuerungssysteme, die eine größere Bewegungsfreiheit ermöglichen.

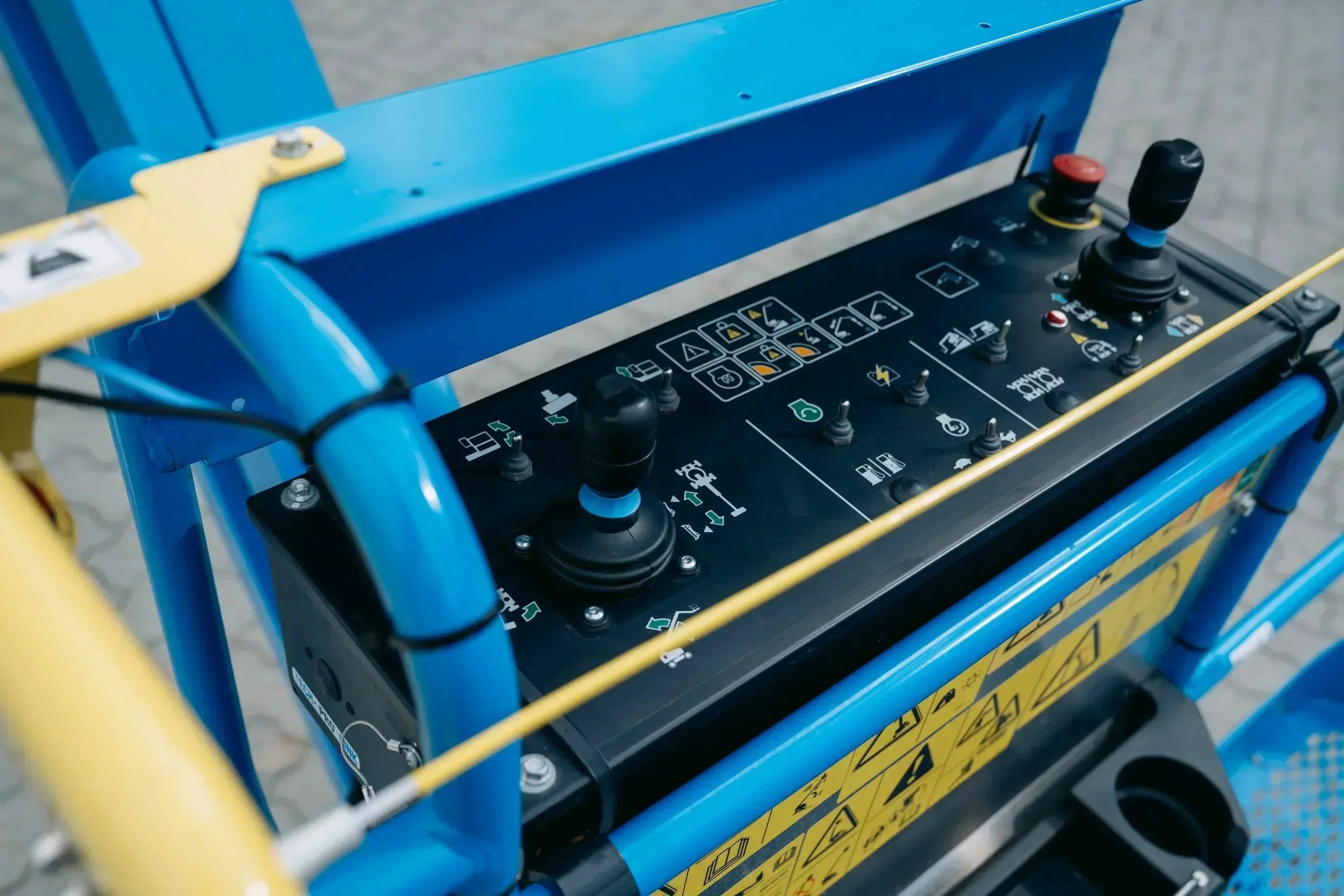

Steuereinheit im Arbeitskorb einer AICHI Arbeitsbühne

Digitale versus Analoge Steuerung

Moderne Hubarbeitsbühnen verwenden in der Regel digitale Steuerungen, die eine präzisere Steuerung ermöglichen und oft auch Diagnosefunktionen bieten. Ältere oder einfachere Modelle können analoge Steuerungen haben, die weniger komplex, aber auch weniger genau sein können.

Kennzeichnung und Symbolik

Die Bedienelemente von Arbeitsbühnen sind meistens durch Symbole und Farben gekennzeichnet, um die Bedienung zu erleichtern und Missverständnisse zu vermeiden. Die Kenntnis der Bedeutung dieser Symbole und Farben ist für eine sichere Bedienung unerlässlich.

Das Bedienpult: dein Kommandozentrum in der Höhe

Das Bedienpult ist die zentrale Schnittstelle zwischen Bediener und Hubarbeitsbühne. Es ist die "Kommandozentrale", von der aus alle Bewegungen und Funktionen der Maschine gesteuert werden. Hier werden nicht nur Höhe und Position der Arbeitsbühne eingestellt, sondern auch wichtige Sicherheitsfunktionen überwacht und gesteuert.

Das Bedienpult ist generell intuitiv bedienbar gestaltet und angeordnet. Wichtige Funktionen sind leicht erreichbar und die Bedienelemente sind eindeutig gekennzeichnet, um Fehlbedienungen zu vermeiden. Die konkrete Anordnung und Gestaltung kann je nach Modell und Hersteller variieren, das Ziel ist jedoch immer eine einfache und sichere Bedienung.

Vom Heben über das Schwenken bis zum Neigen: Diese Bedienelemente solltest du kennen

Die Bedienelemente auf dem Bedienpult einer Arbeitsbühne sind für den sicheren und effizienten Betrieb von entscheidender Bedeutung. Sie ermöglichen eine Vielzahl von Bewegungen und Funktionen, die für verschiedene Aufgaben erforderlich sind. Hier sind einige der wichtigsten Bedienelemente und ihre Funktionen, die du kennen solltest:

Motorsteuerung

Das Anlassen des Motors ist das erste, was der Bediener tun muss, um eine Diesel-oder Hybrid-Hubarbeitsbühne in Betrieb zu nehmen. Durch Betätigen eines Schlüsselschalters oder einer Starttaste wird der Motor aktiviert, der wiederum die hydraulischen und elektrischen Systeme der Hubarbeitsbühne mit Energie versorgt. Das Anlassen des Motors ist somit der erste Schritt, um die Hubarbeitsbühne zu aktivieren und die Bedienelemente funktionsfähig zu machen. Vor dem Anlassen des Motors muss sich der Bediener vergewissern, dass die Umgebung sicher ist und alle Systeme der Hubarbeitsbühne ordnungsgemäß funktionieren. Einige moderne Hubarbeitsbühnenmodelle sind auch mit Start-Stopp-Systemen ausgestattet, die den Motor automatisch abschalten, wenn die Hubarbeitsbühne nicht in Betrieb ist, und ihn wieder starten, wenn der Bediener die Bedienelemente betätigt. Dies hilft, Kraftstoff zu sparen und Emissionen zu reduzieren, während die Maschine einsatzbereit bleibt.

Heben und senken

Die Hauptfunktion einer Arbeitsbühne besteht darin, den Bediener und sein Werkzeug auf die gewünschte Höhe zu bringen. Tasten oder Hebel zum Heben und Senken sind daher zentrale Elemente des Bedienpults.

Schwenken

Das Schwenken der Arbeitsbühne ermöglicht es dem Bediener, die Ausrichtung der Arbeitsbühne zu ändern, ohne die Position der Basis zu verändern. Ein Schwenkhebel oder -knopf ermöglicht diese seitliche Drehbewegung.

Neigen

Mit der Neigefunktion kann die Plattform in einem bestimmten Winkel geneigt werden, um an schwer zugänglichen Stellen zu arbeiten. Diese spezielle Ausrichtung der Plattform wird durch einen Neigungsregler ermöglicht.

Drehrichtungsschalter

Der Drehrichtungsschalter, oft in Verbindung mit dem Joystick, ermöglicht es dem Bediener, die Drehrichtung der Arbeitsbühne zu ändern.

Ausfahren und Einfahren

Insbesondere bei Teleskop- und Gelenkarmbühnen können die Arme aus- und eingefahren werden, um die Reichweite zu vergrößern oder zu verringern. Dies wird in der Regel durch separate Bedienelemente am Steuerpult gesteuert.

Stützbeinausfahrung

Einige Arbeitsbühnen verfügen über ausfahrbare Stützbeine, die zusätzliche Stabilität bieten. Die Bedienelemente zur Steuerung der Stützbeine sind ebenfalls auf der Steuerkonsole zu finden.

Not-Aus-Schalter

Der Not-Aus-Schalter ist ein kritischer Sicherheitsmechanismus, der die Maschine im Notfall schnell stillsetzt.

Signalhorn

Das Signalhorn, auch Horn oder Hupe genannt, dient dazu, andere Personen auf der Baustelle auf die Bewegung der Hubarbeitsbühne aufmerksam zu machen.

Zusätzliche Steuerfunktionen

Je nach Modell und Hersteller können weitere Steuerfunktionen wie Geschwindigkeitsregelung oder spezielle Sicherheitsverriegelungen vorhanden sein.

Farbkodierte Pfeile: Dein Wegweiser in die richtige Richtung

Bei der Arbeit in der Höhe und den verschiedenen Bewegungen kann man leicht die Orientierung verlieren. Die farbigen Richtungspfeile auf dem Joystick und die Pfeile an der Arbeitsbühne sorgen für eine intuitive und sichere Steuerung.

Am Joystick gibt es je Richtung einen anders farbigen Pfeil, zum Beispiel gelb oder blau. Diese Farben korrespondieren mit den farbigen Pfeilen an der Arbeitsbühne. Die farbigen Pfeile an der Hubarbeitsbühne zeigen deutlich die Richtung an, in die sich die Hubarbeitsbühne bewegen wird, wenn der Joystick in Richtung der entsprechenden Farbe gedrückt wird. Zum Beispiel fährt die Arbeitsbühne in die Richtung des gelben Pfeils auf der Bühne, wenn Sie den Joystick Richtung gelb bewegen. Diese Farbabstimmung hilft Ihnen, die Kontrolle zu behalten und die gewünschte Bewegung sicher auszuführen, auch wenn du gerade nicht weißt, wie herum die Bühne steht.

Praktische Tipps: So machst du dich schnell mit den Steuerelementen einer Arbeitsbühne vertraut

Sich mit den Bedienelementen einer Hubarbeitsbühne vertraut zu machen, ist ein wichtiger Schritt für sicheres und effizientes Arbeiten. Hier einige praktische Tipps, um sich schnell mit den Bedienelementen einer Hubarbeitsbühne vertraut zu machen:

Anleitung der Arbeitsbühne studieren
Bevor du die Hubarbeitsbühne überhaupt betrittst, solltest du einen Blick in die Bedienungsanleitung werfen. Hier findest du wichtige Informationen über die Funktionen der einzelnen Steuerelemente und Sicherheitshinweise.
Durch Fachpersonal einweisen lassen
Lasse dich von einer erfahrenen Person in die Bedienung der spezifischen Hubarbeitsbühne einweisen. Dies kann jemand aus deinem Unternehmen sein oder ein Service-Techniker des Herstellers.
Trockenübungen
Bevor du mit der Hubarbeitsbühne in die Höhe fährst, solltest du alle Bewegungen im Stand durchführen. Verstehen Sie, wie man die Bühne hebt, senkt, dreht und verschiebt.
Simulationsübungen
Nutze Simulationssoftware oder VR-Anwendungen, falls verfügbar, um die Steuerung der Hubarbeitsbühne virtuell zu üben, bevor du sie real bedienst.
Klein anfangen
Beginne mit einfachen Manövern und steigere allmählich die Schwierigkeit. Das hilft, ein Gefühl für das Gerät zu entwickeln, ohne sich direkt in schwierigen oder gefährlichen Situationen zu befinden.
Fehlermeldungen verstehen
Mach dich mit den Warnsignalen und Fehlermeldungen der Hubarbeitsbühne vertraut, um im Fall einer Fehlfunktion richtig reagieren zu können.
Regelmäßige Übung
Übung macht den Meister. Nutze jede sich bietende Gelegenheit, um mit der Hubarbeitsbühne zu arbeiten, um deine Fähigkeiten zu verbessern.
Checkliste abarbeiten
Erstelle eine Checkliste für den täglichen Gebrauch, die dabei hilft, alle Funktionen vor dem Start zu überprüfen.

Denken immer daran, dass die Sicherheit an erster Stelle steht und keine Arbeit so dringend ist, dass sie nicht die Zeit für eine angemessene Einweisung und Vorbereitung wert wäre.
