Lastdiagramme verstehen und anwenden: Ein praktischer Leitfaden

Im Bereich des Hebens und Bewegens von Lasten sind Lastdiagramme ein unverzichtbares Werkzeug. Sie leiten dich sicher durch die komplexen Anforderungen und gewährleisten eine sichere sowie effiziente Durchführung der Hebevorgänge.

In diesem Leitfaden erläutern wir die Grundlagen, stellen die verschiedenen Arten vor und zeigen, wie du sie korrekt liest und anwendest.

Was ist ein Lastdiagramm?

Ein Lastdiagramm ist eine visuelle Darstellung, die die Tragfähigkeit und die Betriebsgrenzen einer Hebevorrichtung, wie z. B. eines Krans, eines Staplers oder einer Arbeitsbühne veranschaulicht.

Dieses Diagramm liefert wichtige Informationen darüber, wie viel Gewicht in Abhängigkeit von verschiedenen Parametern sicher gehoben werden kann.

Typischerweise enthält ein Lastdiagramm Informationen über

• Auslegerlänge
  Die Entfernung, über die der Kran, Stapler oder die Arbeitsbühne arbeiten kann.
• Auslegerwinkel
  Der Winkel, in dem der Ausleger zum Boden geneigt ist.
• Lastgewicht
  Gewicht der zu hebenden Last.

Diese Parameter variieren je nach Maschine und Modell.

Ein Lastdiagramm ist in der Regel Bestandteil des Maschinendatenblattes und der Betriebsanleitung des Hebezeuges. Es ist eine wichtige Referenz für Maschinenbediener, da es ihnen hilft, die Belastungsgrenzen der Maschine zu verstehen und einzuhalten.

Die richtige Anwendung und das Verständnis eines Lastdiagramms sind entscheidend für die Sicherheit bei Hebevorgängen. Du musst sicherstellen, dass die aktuellen Bedingungen, wie zum Beispiel Auslegerlänge und -winkel, mit den im Diagramm angegebenen Parametern übereinstimmen, um das Gewicht sicher zu heben und potenzielle Gefahren zu vermeiden. Es wird daher empfohlen, das Lastdiagramm immer sorgfältig zu studieren und zu befolgen, um sichere und effiziente Hebearbeiten durchzuführen.

Wo finde ich das Lastdiagramm?

Ein Lastdiagramm ist oft Teil des Maschinendatenblattes und der Bedienungsanleitung einer Hebevorrichtung. Es kann auch auf dem Bedienfeld der Maschine angebracht sein.

Verschiedene Arten von Lastdiagrammen

Es gibt verschiedene Arten von Lastdiagrammen, die sich je nach Art der Hebevorrichtung und Anwendung unterscheiden können. Zu den gängigen Arten gehören grafische und tabellarische Lastdiagramme. Grafische Lastdiagramme stellen die Informationen visuell dar, was eine schnelle Einschätzung ermöglicht, während tabellarische Lastdiagramme detaillierte Daten in tabellarischer Form bieten.

So liest du ein Traglastdiagramm richtig

Das richtige Lesen eines Traglastdiagramms beginnt mit der Identifizierung der relevanten Parameter wie Auslegerlänge, Auslegerwinkel und Lastgewicht. Im Diagramm findest du Linien oder Tabelleneinträge, die die maximale Tragfähigkeit für jede Konfiguration angeben. Es ist darauf zu achten, dass die angegebenen Maximalwerte nicht überschritten werden. Es ist auch wichtig, die Fußnoten und Warnhinweise zu beachten, die zusätzliche Anweisungen oder Einschränkungen enthalten können.

Gabelstapler Lastdiagramm richtig lesen

Ein Lastdiagramm für Gabelstapler zeigt an, wie viel Gewicht der Stapler unter bestimmten Bedingungen sicher heben kann, wobei Faktoren wie Hubhöhe und Lastschwerpunkt berücksichtigt werden. Um ein Lastdiagramm richtig zu interpretieren, muss man zunächst die auf der horizontalen Achse des Diagramms angegebene maximale Tragfähigkeit ermitteln und dann verfolgen, wie sich diese Tragfähigkeit bei Änderung der auf der vertikalen Achse angegebenen Hubhöhe und des Lastschwerpunktabstands ändert.
Es ist wichtig, dass die im Diagramm angegebenen Grenzen nicht überschritten werden, um die Stabilität des Gabelstaplers zu gewährleisten und gefährliche Situationen zu vermeiden.

Kran Lastdiagramm richtig lesen

Ein Kranlastdiagramm zeigt, welche Lasten ein Kran bei verschiedenen Ausladungen und unter verschiedenen Bedingungen sicher heben kann. Bestimme zunächst die maximale Tragfähigkeit des Krans, die in der Regel am unteren Rand des Diagramms angegeben ist.

Verfolge dann, wie sich diese Tragfähigkeit ändert, wenn die Auslegerlänge (horizontal dargestellt) und der Auslegerwinkel (vertikal dargestellt) variieren. Es ist wichtig, die spezifischen Angaben zu Höhe und Reichweite zu beachten und sicherzustellen, dass die zu hebenden Gewichte innerhalb der Sicherheitsgrenzen des Diagramms liegen.

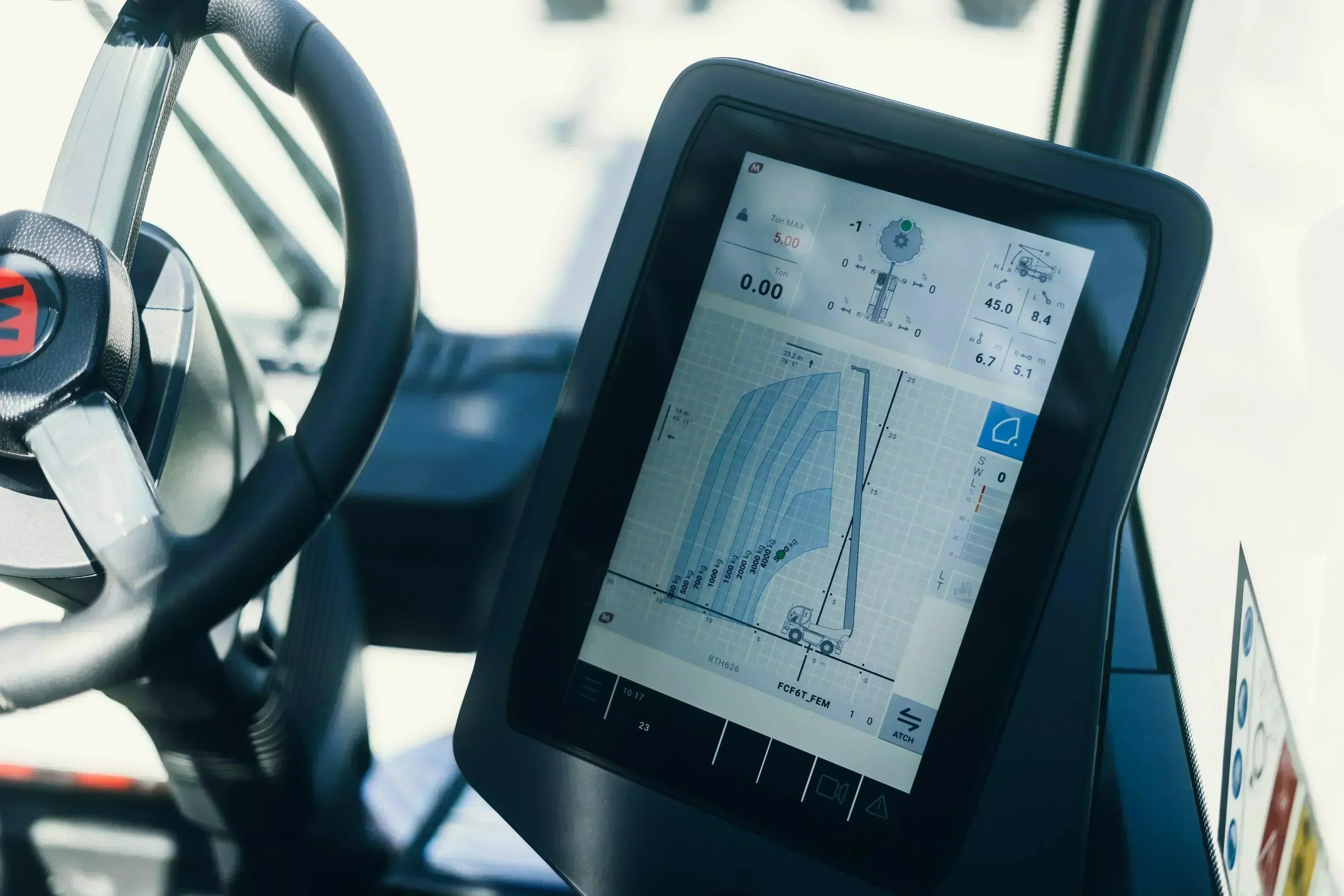

Live Lastdiagramm auf Display

Moderne Krane und Hebezeuge sind häufig mit einem "Live Load Display" ausgestattet, dass eine revolutionäre Verbesserung für die Sicherheit und Effizienz von Hebevorgängen darstellt. Diese Funktion ermöglicht es dem Bediener, die aktuellen Lastdaten und -parameter in Echtzeit auf einem Bildschirm oder Display abzulesen.

Das Live Load Chart zeigt nicht nur die aktuelle Tragfähigkeit des Krans in Abhängigkeit von Auslegerposition und -winkel an, sondern berücksichtigt auch dynamische Faktoren wie Windgeschwindigkeit und -richtung. Diese Informationen sind entscheidend, um die Sicherheit während des Hebevorgangs zu gewährleisten.

Durch die Möglichkeit, die Lastdaten in Echtzeit zu überwachen, kann der Bediener sofort auf Veränderungen reagieren und die Hebevorgänge anpassen, wenn sich die Bedingungen ändern. Dies erhöht nicht nur die Sicherheit, sondern ermöglicht auch eine effizientere Nutzung der Hebeausrüstung und reduziert unnötige Ausfallzeiten.

Alles in allem stellt das Live-Lastdiagramm auf dem Display einen bedeutenden Fortschritt in der Welt des Hebens dar, indem es dem Bediener präzise Echtzeitinformationen liefert, die die Sicherheit und Produktivität von Hebevorgängen auf ein neues Niveau heben.

Lastschwerpunktabstand berechnen

Der Lastschwerpunktabstand ist der Abstand vom Vorderrad (oder der Drehachse) des Gabelstaplers bis zum Schwerpunkt der Last, die gehoben wird. Um diesen Abstand zu berechnen, musst du folgende Schritte beachten:

• Identifiziere den Schwerpunkt der Last:
  Der Schwerpunkt ist der Punkt, an dem das Gewicht der Last gleichmäßig verteilt ist. Bei symmetrischen Lasten liegt der Schwerpunkt in der Mitte. Bei ungleichmäßig geformten Lasten muss möglicherweise eine genauere Einschätzung vorgenommen werden.
• Messe den Abstand:
  Sobald der Schwerpunkt der Last identifiziert ist, messe den Abstand vom Vorderrad (oder der vorderen Drehachse) des Gabelstaplers bis zum Schwerpunkt der Last. Dies ist der Lastschwerpunktabstand.
• Berücksichtige die Lastaufnahmevorrichtung:
  Wenn eine Lastaufnahmevorrichtung verwendet wird (z.B. Gabelverlängerungen), muss deren Gewicht und der Einfluss auf den Schwerpunkt ebenfalls berücksichtigt werden. Der Schwerpunkt der Lastaufnahmevorrichtung verschiebt sich nach vorne, was den effektiven Lastschwerpunktabstand erhöht.
• Vergleiche es mit den Spezifikationen des Gabelstaplers:
  Jeder Gabelstapler hat einen maximal zulässigen Lastschwerpunktabstand, der in der Bedienungsanleitung oder auf dem Typenschild des Staplers angegeben ist. Stellen sicher, dass der berechnete Lastschwerpunktabstand innerhalb dieser Spezifikationen liegt, um die Sicherheit und Stabilität des Gabelstaplers zu gewährleisten.

Wie Lastdiagramme Unfälle bei Hebearbeiten verhindern

Angenommen, ein Teleskopstapler wird auf einer Baustelle eingesetzt. Der Bediener muss eine schwere Last heben, überprüft aber nicht das Lastdiagramm. Ohne die entsprechenden Informationen über Auslegerlänge, Auslegerwinkel und Lastgewicht zu berücksichtigen, hebt er eine Last, die die maximale Tragfähigkeit der Maschine überschreitet.

Es kommt zu einer gefährlichen Situation. Der Teleskopstapler gerät aus dem Gleichgewicht und kippt zur Seite: Der Bediener und möglicherweise weitere Arbeiter sind in akuter Gefahr. Besser wäre es gewesen, sich an das Lastdiagramm zu halten.

Dieses Praxisbeispiel zeigt, wie wichtig Lastdiagramme sind. Sie sind mehr als nur Diagramme, sie sind lebensrettende Instrumente. Wer ein Lastdiagramm richtig liest und anwendet, trägt dazu bei, Unfälle bei Hebearbeiten zu vermeiden und die Sicherheit am Arbeitsplatz zu gewährleisten.

FAQ

Was ist der Lastschwerpunkt beim Stapler?

Der Lastschwerpunkt eines Staplers ist der Punkt, auf den das Gewicht einer Last gleichmäßig verteilt ist. Er ist entscheidend für die Stabilität des Staplers beim Heben und Bewegen von Lasten. Der Abstand des Lastschwerpunktes zur Gabelwurzel beeinflusst die Tragfähigkeit; je weiter der Schwerpunkt entfernt ist, desto geringer ist die sichere Tragfähigkeit des Staplers.

Was versteht man unter dem Lastschwerpunktabstand?

Der Lastschwerpunktabstand bezeichnet den Abstand zwischen der Gabelrückseite (Gabelwurzel) und dem Schwerpunkt der Last auf den Gabelzinken. Er ist ein wichtiger Faktor für die Stabilität und Tragfähigkeit des Staplers: Je größer der Lastschwerpunktabstand, desto geringer wird die maximale Tragkraft, da der Stapler mit zunehmendem Abstand schneller kippen könnte.

Wo ist der Lastschwerpunkt bei einem Stapler?

Der Lastschwerpunkt eines Gabelstaplers liegt in der Regel in der Mitte der Last, gemessen von der Rückseite der Gabel. In den meisten Fällen liegt er etwa 500 mm von der Gabelrückseite entfernt, sofern die Last gleichmäßig verteilt ist. Der genaue Lastschwerpunkt kann jedoch je nach Größe und Form der Last variieren und beeinflusst die Stabilität und Tragfähigkeit des Staplers.
